Consejos para la instalación de cajas de conexiones para sistemas de disyuntores

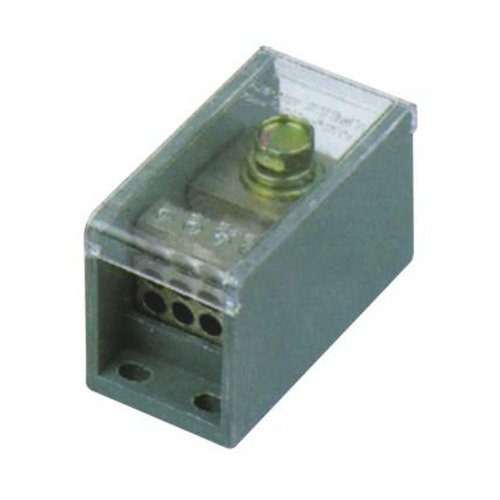

En las instalaciones eléctricas modernas, cajas de conexiones y cajas de conexiones del bloque del disyuntor son componentes indispensables. Ya sea instalando cableado nuevo o modernizando un sistema existente, la instalación correcta de estos gabinetes garantiza seguridad, cumplimiento y longevidad.

Planificación previa a la instalación: preparación

1. Evalúe la disposición del cableado y el tendido de cables

Antes de elegir la ubicación de la caja de conexiones, debe trazar un mapa de dónde irán todas las alimentaciones del circuito, los circuitos derivados y las rutas de retorno. Trate de minimizar las longitudes y dobleces de los cables. Tenga en cuenta:

Puntos de entrada y salida (conductos, prensaestopas).

Separación entre líneas de alta corriente, líneas de baja tensión y conductores de puesta a tierra.

Espacio para slack loops y futuros mantenimientos o ampliaciones.

2. Determine el tamaño de la caja y la capacidad de llenado

Uno de los errores más comunes es reducir el tamaño de la caja. El cableado sobrecargado provoca acumulación de calor, dificultad en la terminación y riesgo de daños en el aislamiento. Según orientaciones comunes:

Cada conductor añade el volumen necesario.

Cuente los circuitos futuros o la capacidad sobrante.

Respete el volumen (pulgadas cúbicas o mm³) según lo especificado por el código local o el fabricante.

3. Elija materiales y clasificaciones adecuados

Seleccione una caja de conexiones y una caja de conexiones con bloque de disyuntores fabricadas con materiales apropiados para el medio ambiente:

Los ambientes interiores secos pueden aceptar plástico retardante de llama o acero dulce.

Las ubicaciones al aire libre o húmedas a menudo requieren materiales resistentes a la corrosión o gabinetes sellados con clasificaciones IP (protección de ingreso) apropiadas.

Asegúrese de que su dispositivo sea estable a los rayos UV si se expone a la luz solar y que pueda soportar variaciones de temperatura.

4. Planifique rutas de conexión a tierra y unión

La conexión a tierra es fundamental. Cerciorarse:

Los recintos metálicos están conectados a tierra.

Se mantiene una ruta confiable del conductor de puesta a tierra.

Si se utilizan gabinetes no metálicos, la continuidad de la conexión a tierra se proporciona a través de terminales conectados o tiras de conexión a tierra.

Guía de instalación paso a paso

Aquí hay un flujo de instalación práctico y más detallado, que integra la práctica de la caja de conexiones y la caja de conexiones del bloque del disyuntor:

Paso A: Apague y verifique el voltaje cero

Siempre desenergice el circuito en la fuente aguas arriba. Utilice un multímetro para probar los cables y confirmar que no hay voltaje vivo. Este es un paso crítico para la seguridad.

Paso B: montar el gabinete

Fije de forma segura la caja de conexiones o la caja de conexiones del bloque del disyuntor a un sustrato estable (pared, panel).

Asegúrese de que el gabinete esté nivelado y proporcione suficiente espacio para la apertura de la puerta o el acceso a los componentes.

En el interior de los paneles, deje suficiente espacio alrededor para los codos del cableado.

Paso C: Knockouts, Glándulas y Conductos

Elija los orificios ciegos o aberturas adecuados que coincidan con el tamaño de su cable o conducto.

Utilice prensaestopas o abrazaderas para mantener el alivio de tensión mecánico.

Selle los orificios ciegos no utilizados (para mantener la clasificación IP).

A menudo, los usuarios de los foros encuentran problemas con troqueles de tamaño incorrecto o que se caen durante la instalación. (Ver, por ejemplo, un hilo sobre un anillo de extracción que falta después del montaje)

doityyourself.com

Paso D: Entrada, enrutamiento y segregación de cables

Inserte los conductores con cuidado para evitar raspar el aislamiento.

Mantener separación de fases, neutros, masas.

Utilice conductos internos, particiones o separadores cuando sea necesario.

Deje los bucles flojos y de servicio para que los cables no queden tensos.

Paso E: Terminación de conductores y conexiones de disyuntores

Para cajas de conexiones de bloques de disyuntores, monte primero los módulos de disyuntores y luego conecte los cables de alimentación y carga.

Utilice conectores de terminales adecuados (de terminal, de compresión, de tornillo) clasificados para el tamaño del conductor.

Torque según las especificaciones del fabricante.

Verifique nuevamente la polaridad, el orden de las fases y el etiquetado.

Paso F: Conecte a tierra y una todas las piezas metálicas

Conecte los conductores de tierra a la caja, al terminal de tierra del disyuntor y a la red de tierra más amplia.

Asegure la continuidad entre cualquier cubierta, marco o panel metálico.

Paso G: inspeccionar y cerrar

Inspeccione visualmente si hay hilos sueltos, aislamiento pellizcado o contacto entre las piezas vivas y conectadas a tierra.

Verificar los espacios libres y la disposición interna.

Cerrar y fijar la tapa, con junta o sello si es necesario.

Etiquete el gabinete con identificadores de circuito o advertencias.

Paso H: Prueba y Comisión

Vuelva a energizar el circuito.

Utilice un multímetro o instrumento de prueba para verificar la línea, la carga y la tierra.

Dispare el disyuntor para verificar el funcionamiento adecuado.

Verifique la calefacción durante el aumento de carga inicial.
