Terminal Multifuncional

Los bloques terminales multifuncionales se utilizan profesionalmente para crear conexiones eléctricas versátiles y eficientes en una amplia gama de aplicaciones. Estos bloques terminales están diseñados específicamente para manejar múltiples funciones en una sola unidad, lo que los hace ideales para aplicaciones que requieren una solución compacta, confiable y multifacética para el cableado y control eléctrico.

Estos bloques terminales cuentan con un diseño avanzado que permite conexiones seguras y estables de varios tipos de conductores, sin la necesidad de cableado excesivo o componentes adicionales. Integran múltiples funcionalidades, como la medición de voltaje, la distribución de la señal y la gestión de energía, en un solo bloque terminal, reduciendo la necesidad de múltiples componentes y simplificando el proceso de cableado general.

Los bloques terminales multifuncionales son actualmente una solución versátil y confiable para administrar conexiones eléctricas complejas. Simplifican el proceso de cableado, mejoran la confiabilidad del sistema y proporcionan una forma segura y eficiente de administrar múltiples circuitos y funciones en un solo bloque terminal. Su diseño modular garantiza una fácil instalación y escalabilidad, lo que los hace adecuados para una amplia gama de aplicaciones residenciales, comerciales e industriales.

El bloque de terminal multifuncional está construido para durar. Construidos a partir de materiales de alta calidad, están diseñados para resistir el desgaste del uso continuo en entornos hostiles. Esta durabilidad asegura que mantengan su integridad con el tiempo, reduciendo la necesidad de reemplazos frecuentes y menos tiempo de inactividad.

Estos bloques terminales están hechos de materiales con una conductividad eléctrica sobresaliente, asegurando una transferencia de potencia eficiente y menos pérdida de energía. Esta característica es crucial en las aplicaciones donde la eficiencia energética es importante, como en sistemas de energía renovable o plantas industriales a gran escala.

Bloque terminal de medición de energía: un componente vital en la gestión de energía moderna
13 Jun, 2025
Un bloque terminal de medición de energía es un componente eléctrico diseñado para medir los parámetros de energía clave, como ...
Leer más
Bloque de terminal del interruptor: un componente clave para la conectividad y el control eléctrico
05 Jun, 2025
En el mundo de la automatización industrial e ingeniería eléctrica, la importancia de conexiones eléctricas confiables y eficie...
Leer más
Bloque terminal de corriente de pesta: la columna vertebral de los sistemas eléctricos de alta potencia
30 May, 2025
En las industrias donde la distribución de energía y los sistemas eléctricos de alta corriente son esenciales, el bloqueo termi...
Leer más
Bloque terminal de Rail DIN: un estándar para conexiones eléctricas confiables
20 May, 2025
En instalaciones eléctricas modernas, el cableado eficiente y organizado es crucial tanto para el rendimiento como para la segu...
Leer más

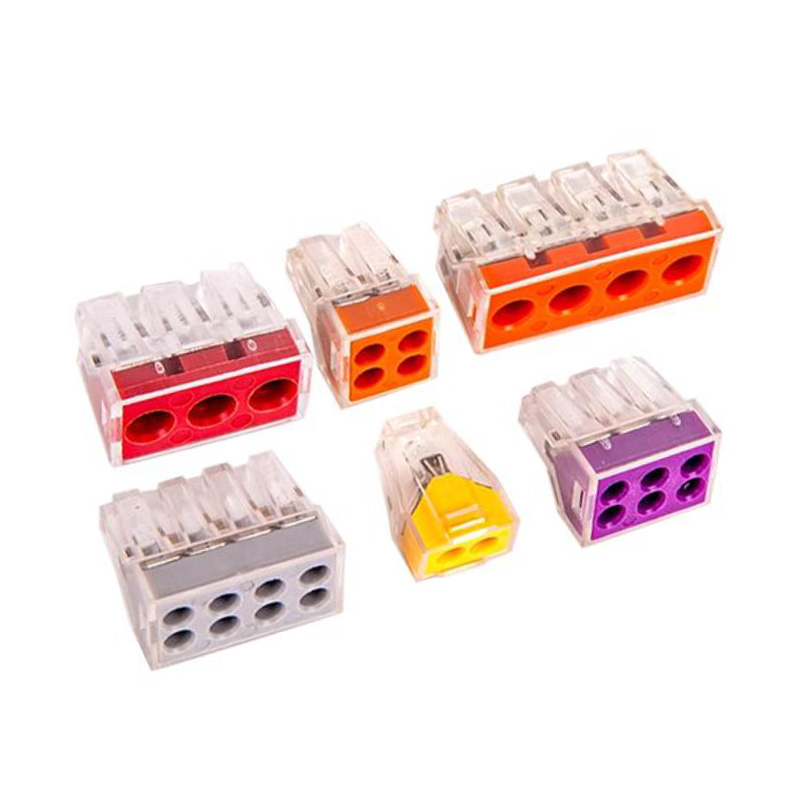

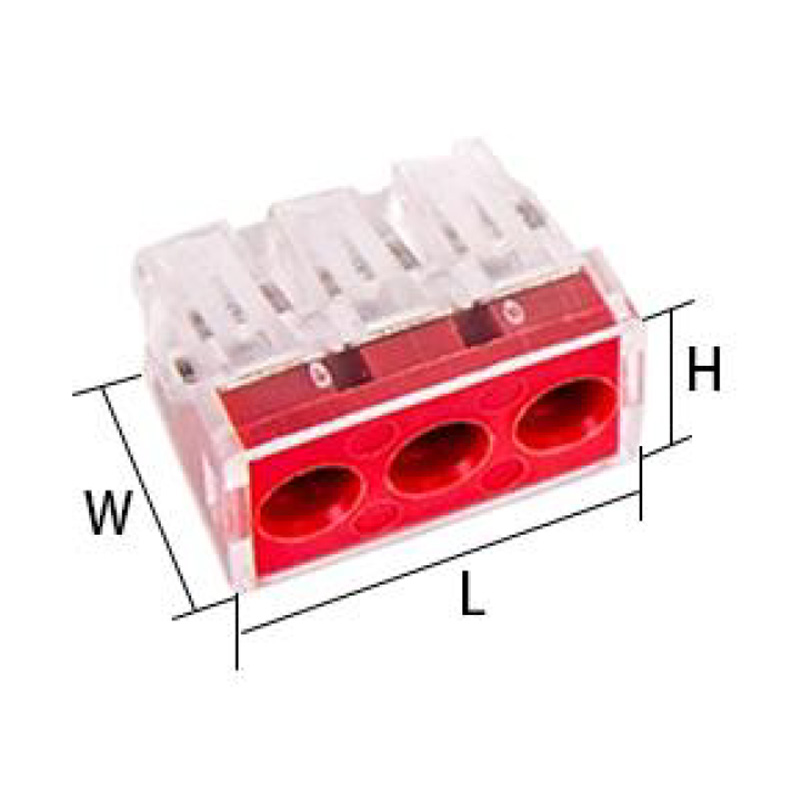

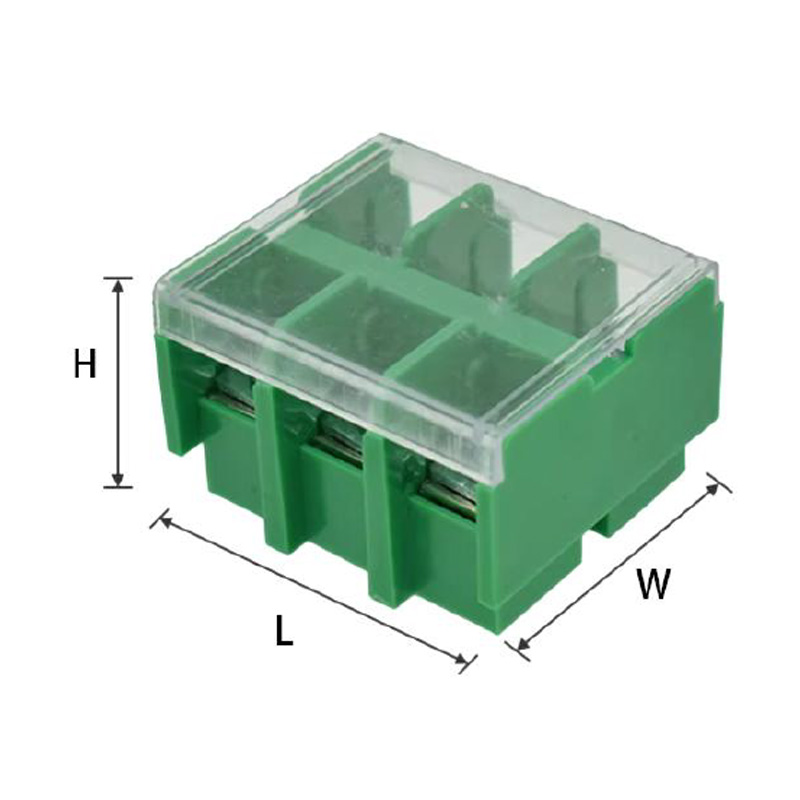

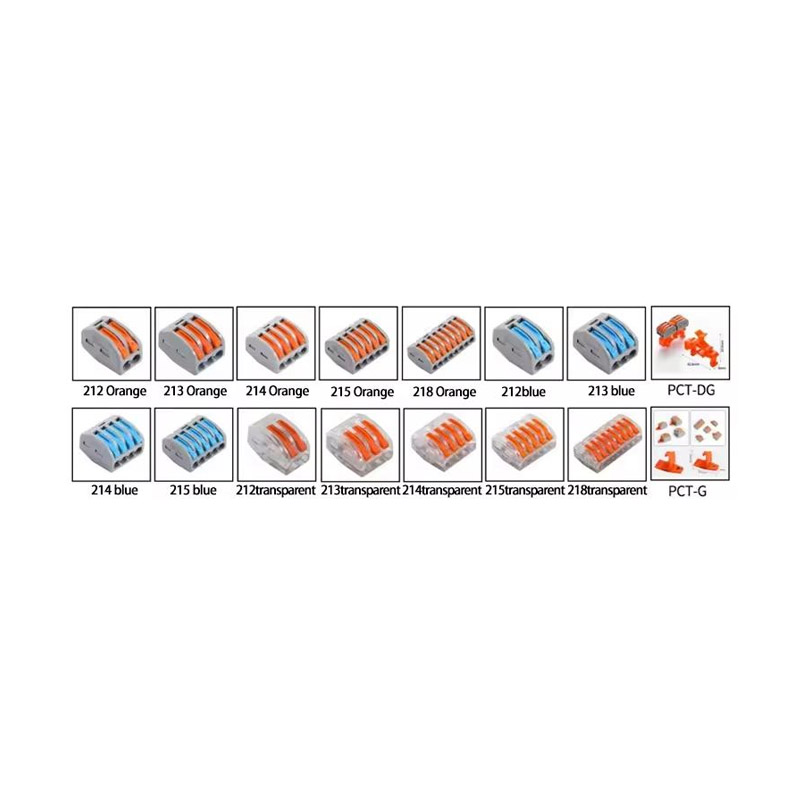

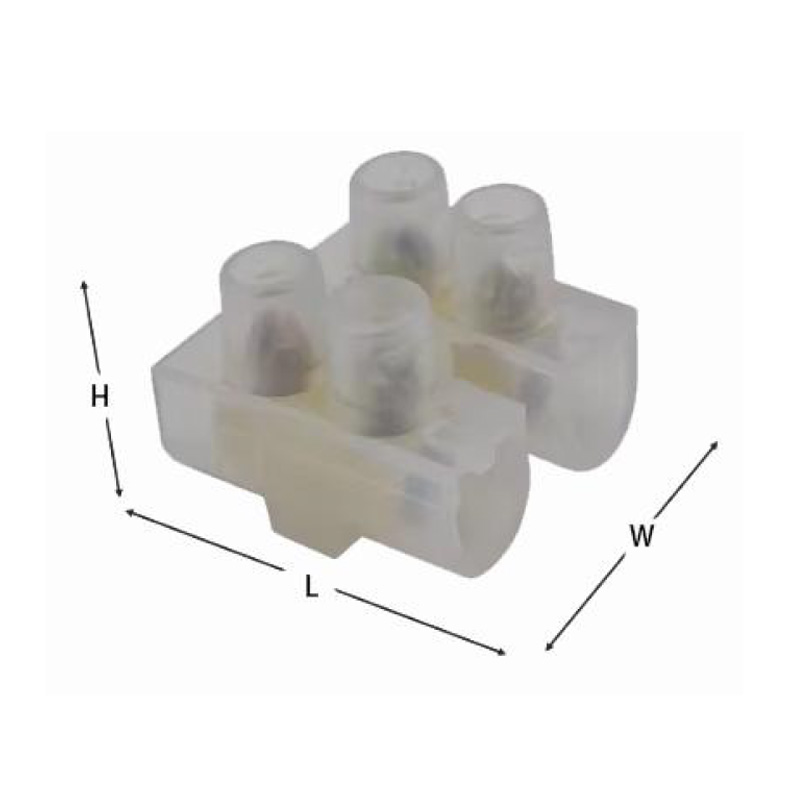

Modelo	L (metroetroetroetro metro)	W (mmetro)	H (m m)	Calificado Voltaje (V)	Calificado Actual (A)	Sencillo Cable (m ㎡ )	Multi- Varado Cable (m ㎡ )
PCT102	13	19	9	250	24	0.75 ~ 2.5	1.5 ~ 2.5
PCT-103	26	20	16	400	40	1.5 ~ 6	2.5 ~ 6
PCT-104	13	19	13	250	24	0.75 ~ 2.5	1.5 ~ 2.5
PCT- 104d	33	20	14	400	40	1.5 ~ 6	2.5 ~ 6
PCT-106	19	18	13	250	24	0.75 ~ 2.5	1.5 ~ 2.5
PCT-108	19	24	13	250	24	0.75 ~ 2.5	1.5 ~ 2.5

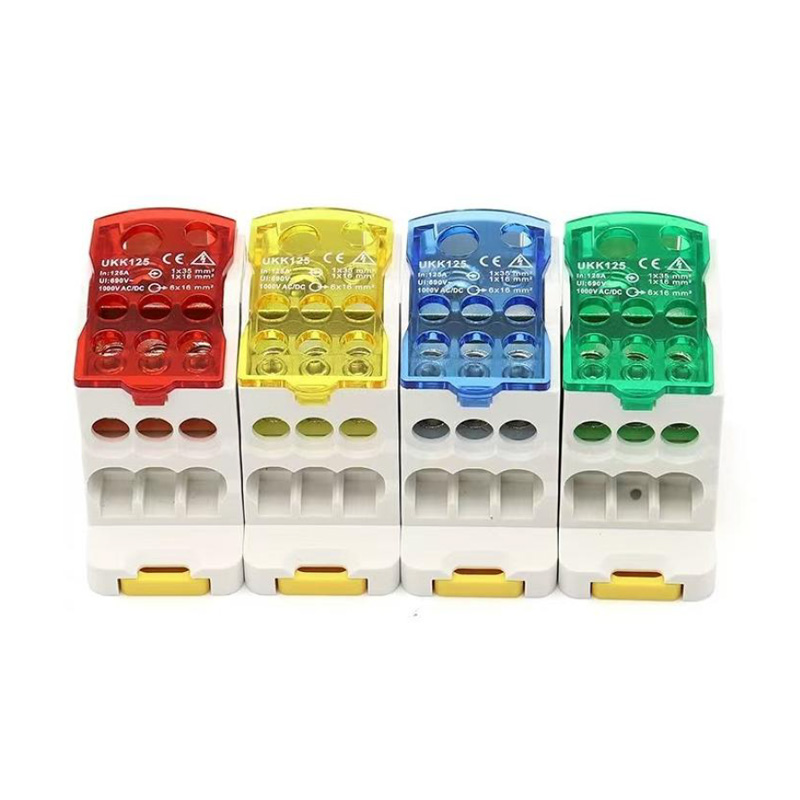

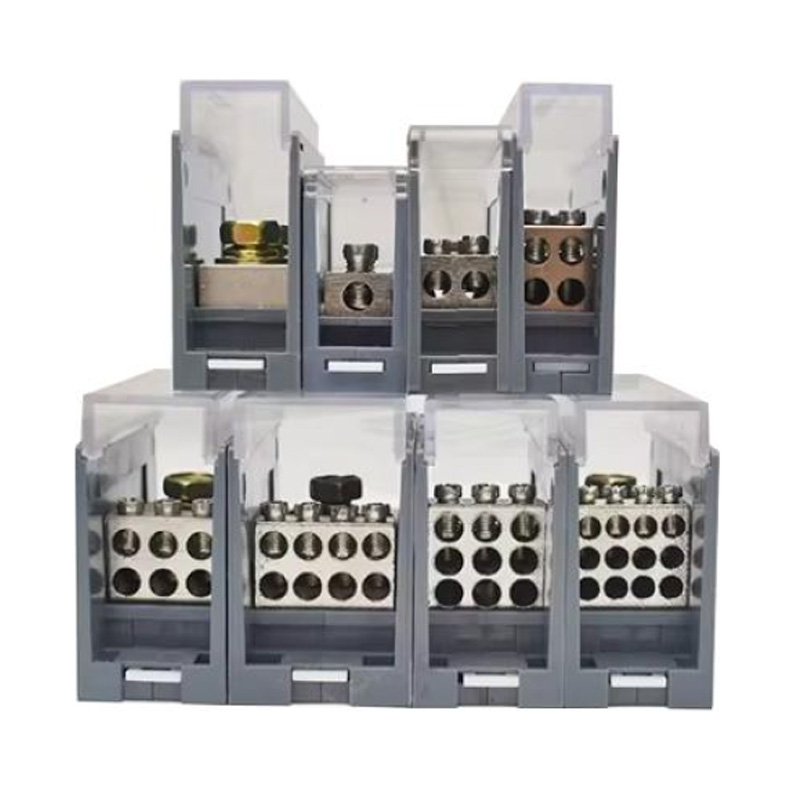

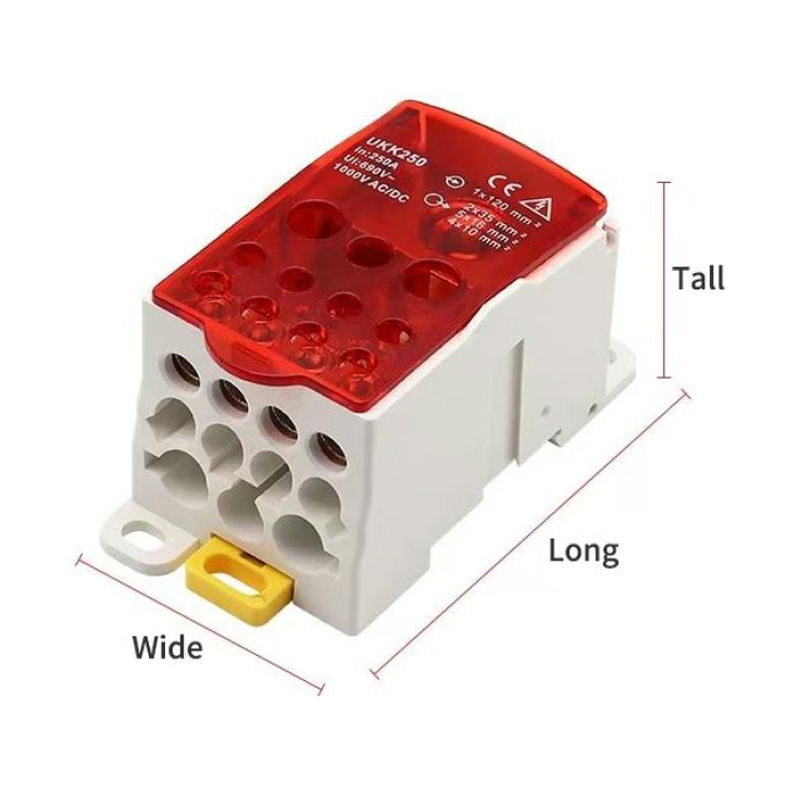

Nombre del producto	Líneas de entrada en entrada	Dimensiones externas	Cuadrado de cableado
UKK80A	Uno en seis out	30x69x46	Todo el camino en 6-16 mm² Línea saliente cuatro vías 22.5-6 mm² Línea saliente de dos vías 2.5-16 mm²
UKK125A	Uno en seis out	29x70x46	Todo el camino en 6-16 mm² Todo el camino en 10-35 mm² Seis caminos de línea saliente2.5-16 mm²
UKK160A	Uno en seis out	29x70x46	Todo el camino en 6-16 mm² Todo el camino en 10-70 mm² Seis por línea saliente 2.5-16 mm²
UKK250A	Un ineleven fuera	50x96x49	Todo el camino en 35-120 mm² Incomingline de dos vías 6-35 mm² Cinco línea saliente 2.5-16 mm² Línea saliente de cuatro vías 2.5-10 mm²
UKK400A	Un ineleven fuera	50x96x49	Todo el camino en 95-185 mm² Incomingline de dos vías 6-35 mm² Cinco línea saliente 2.5-16 mm² Línea saliente de cuatro vías 2.5-10 mm²
UKK500A	Un ineleven fuera	50x96x49	Todo el camino en 315 mm²-824 mm² Línea entrante de dos vías 6-35 mm² Cinco línea saliente 22.5-16 mm² Línea saliente de cuatro vías 2.5-10 mm²

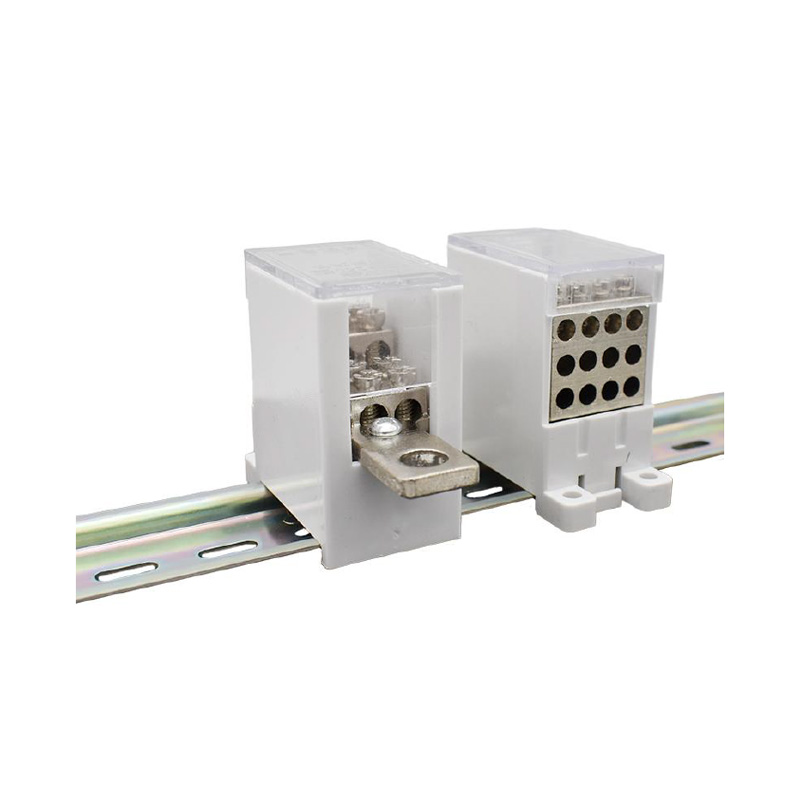

Modelo	Duro cable rango	Actual (A)	L (mm)	Alto (mm)	W (mm)	Agujero contar
1 en 1 Terminal de cableado (Tipo de nariz de cobre)	4 ~ 35	250	78	63	21	0
1 en 1 FUERA Terminal de escritura (Tipo de nariz de cobre)	4 ~ 50	300	78	63	25	0
1 en 1 FUERA Terminal de escritura (Tipo de nariz de cobre)	10 ~ 90	500	78	63	30	0
1 en 1 FUERA Terminal de escritura	4 ~ 16	150	60	45	21	1
1 interruptor de 2 vías de cableado Terminal	4 ~ 35	200	78	53	21	2
1 interruptor de 2 vías de cableado Terminal (Nariz de cobre)	4 ~ 35	200	78	63	21	2
1 cableado de entrada y 4 de salida Terminal	6 ~ 35	200	78	53	21	4
1 cableado de entrada y 4 de salida Terminal (Nariz de cobre)	6 ~ 35	200	78	63	21	4
1 cableado de entrada y 4 de salida Terminal	6 ~ 50	300	78	53	25	4
1 cableado de entrada y 4 de salida terminal (Nariz de cobre)	6 ~ 50	300	78	63	25	4
1 en 6 Terminal de cableado	4 ~ 50	300	78	53	25	6
1 en 6 Terminal de cableado (Nariz de cobre)	4 ~ 90	500	78	63	30	6
1 en 8 terminal de cableado	4 ~ 50	500	78	63	30	8
1 en 8 terminal de cableado (Tipo de nariz de cobre)	4 ~ 120	500	78	63	36	8
1 en 9 FUERA Terminal de cableado	4 ~ 50	250	78	63	21	9
1 en 9 FUERA Terminal de cableado	4 ~ 50	300	78	53	25	9
1 en 9 FUERA Terminal de cableado	4 ~ 70	400	78	63	30	9
1 en 12 terminal de cableado	4 ~ 70	400	78	63	30	12
1 en 12 terminal de cableado (Tipo de nariz de cobre)	4 ~ 70	400	78	63	30	12

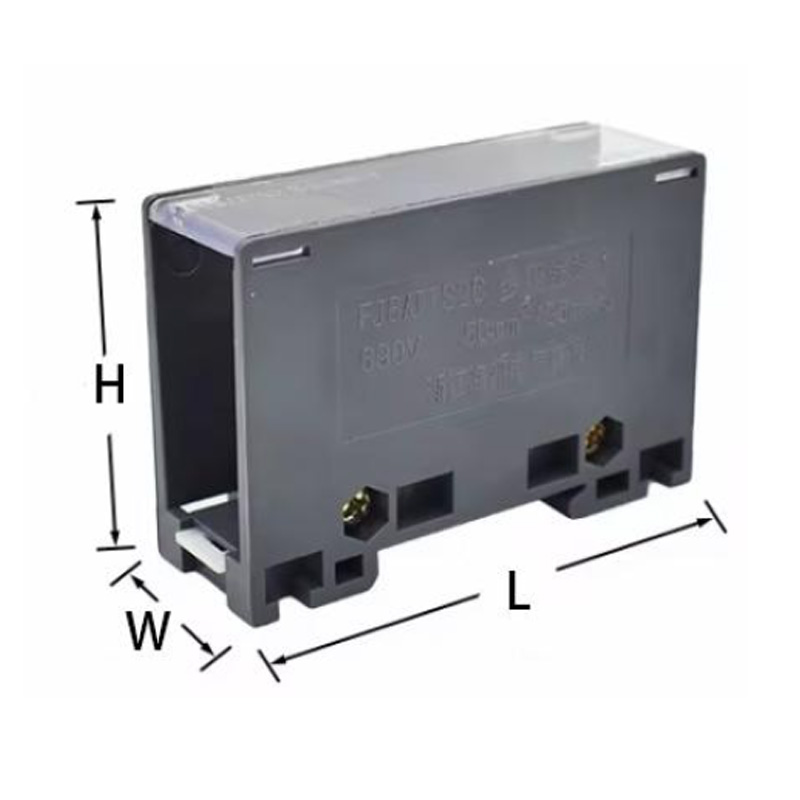

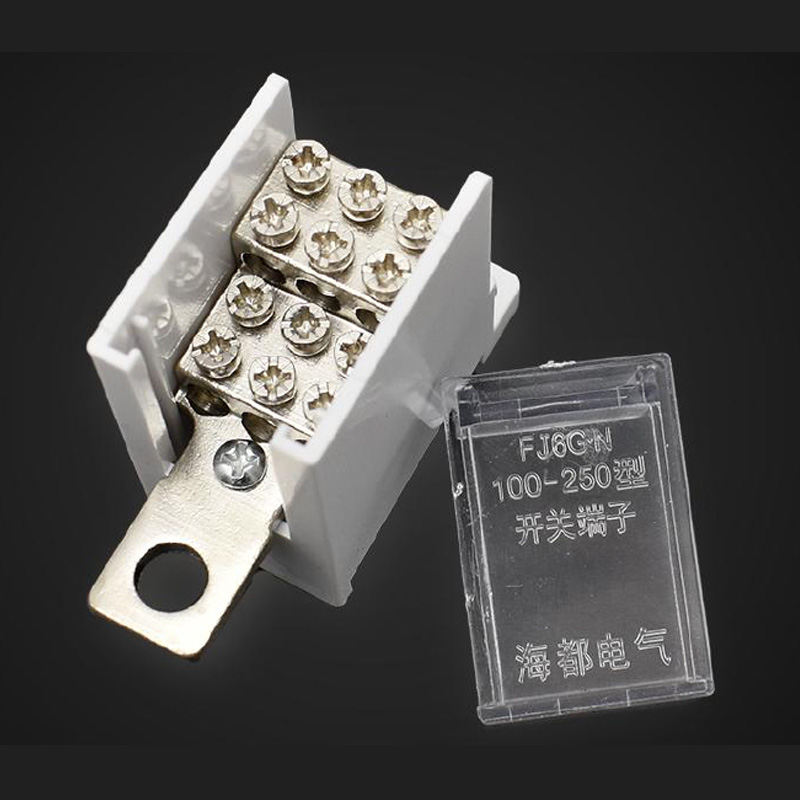

Modelo	Conductor (metro ㎡ )	Tamaño del orificio Φ	Largo (mm)	Ancho (mm)	Alto (mm)
FJ6G/63/2x10	1.5-10	/	42	18	52
FJ6G/63/4x10	1.5-10	/	42	18	52
FJ6G/63/6x10	1.5-10	/	42	18	52
FJ6G/63/9x10	1.5-4	/	42	18	52
FJ6G/100/2x16	1.5-16	8.3	42	25	53
FJ6G/100/3x16	1.5-16	8.3	42	28.6	53
FJ6G/100/4x16	1.5-16	8.3	42	25	53
FJ6G/100/6x16	1.5-16	8.3	42	28.6	53
FJ6G/100/8x10	1.5-10	8.3	42	28.6	53
FJ6G/100/9x16	1.5-16	8.3	42	28.6	53
FJ6G/100/12x10	1.5-10	8.3	42	28.6	53
FJ6G/250/2x16	1.5-16	8.5	42	25	53
FJ6G/250/3x16	1.5-16	8.5	42	28.6	53
FJ6G/250/4x16	1.5-16	8.5	42	25	53
FJ6G/250/6x16	1.5-16	8.5	42	28.6	53
FJ6G/250/8x10	1.5-10	8.5	42	28.6	53
FJ6G/250/9x16	1.5-16	8.5	42	28.6	53
FJ6G/250/12x10	1.5-10	8.5	50	28.6	53
FJ6G/400/4x16	1.5-16	10.9	43	44	60
FJ6G/400/6x16	1.5-16	10.9	43	44	60
FJ6G/400/8x16	1.5-16	10.9	43	44	60
FJ6G/400/10x16	1.5-16	10.9	43	44	60
FJ6G/400/12x16	1.5-16	10.9	43	44	60
FJ6G/400/15x16	1.5-10	10.9	43	44	60
FJ6G/400/18x16	1.5-16	10.9	43	52	60
FJ6G/600/4x16	1.5-16	12.3	43	44	60
FJ6G/600/6x16	1.5-16	12.3	43	44	60
FJ6G/600/8x16	1.5-16	12.3	43	44	60
FJ6G/600/10x16	1.5-16	12.3	43	44	60
FJ6G/600/12x10	1.5-1.0	12.3	43	44	60
Fj6g/600/16x10	1.5-1.0	12.3	43	44	60
FJ6G/600/18x10	1.5-1.0	12.3	43	44	60
FJ6G/600/24x6	1.5-6	12.3	43	52	60

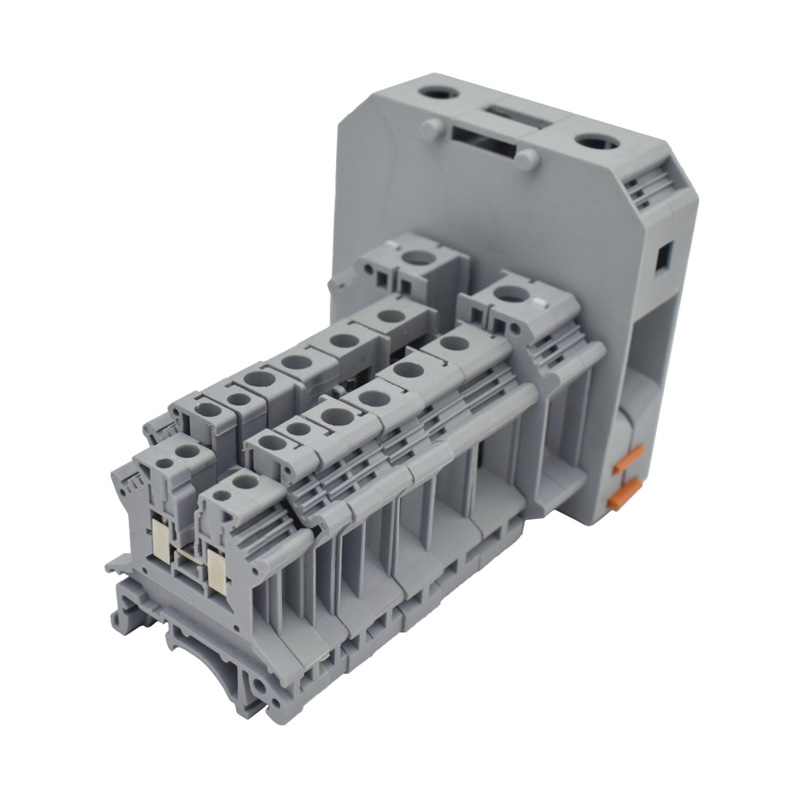

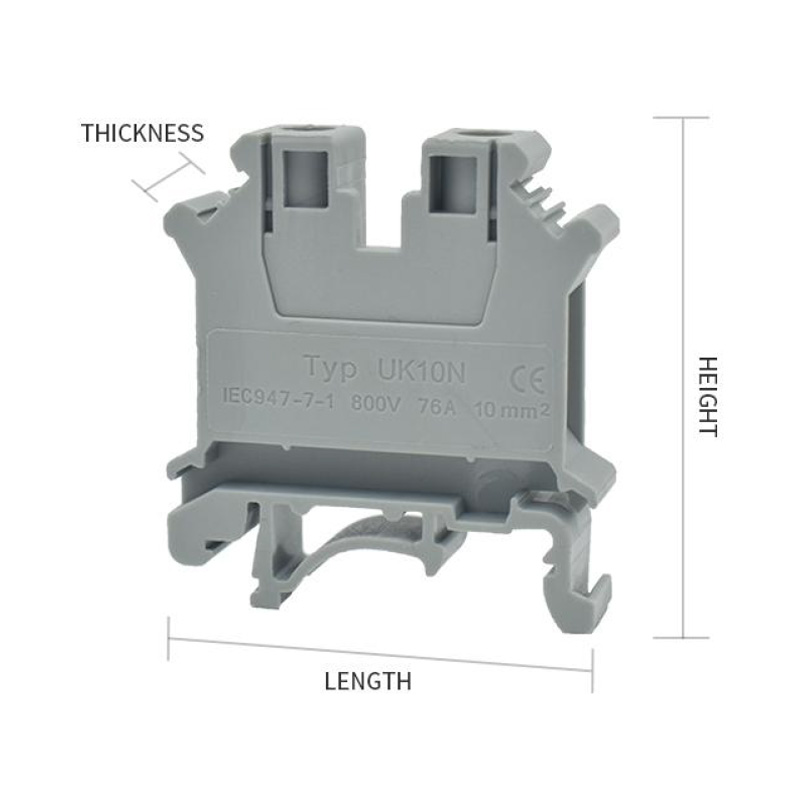

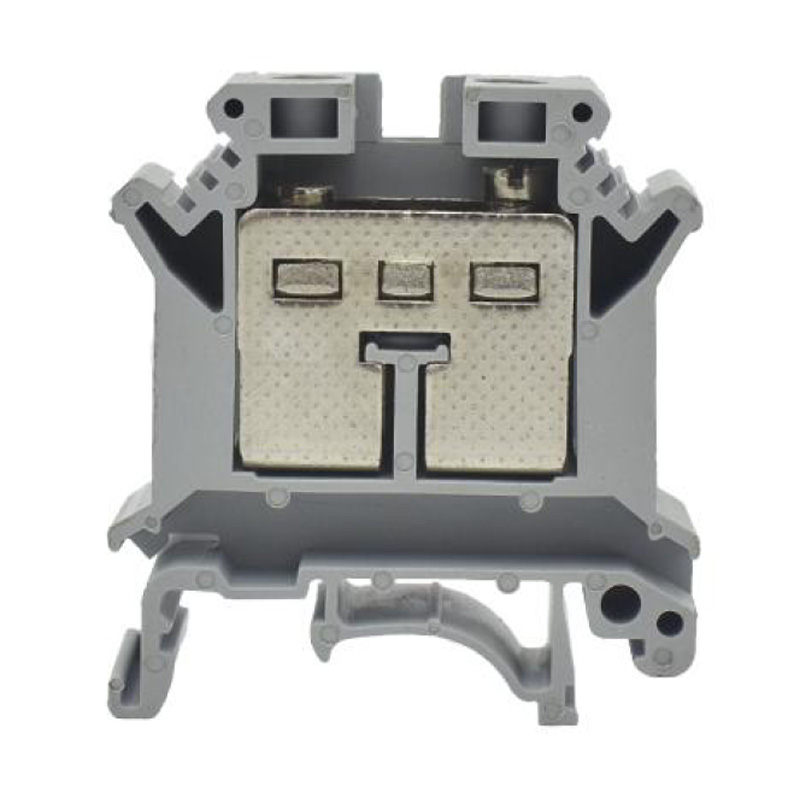

MODELO	Cobre recocido mm	Cobre sólido mm	ACTUAL A	VOLTAJE V	LONGITUD mm	ALTURA mm	ESPESOR mm
Reino Unido1.5n	0.2-1.5	0.2-2.5	32	690	42.5	41.5	4.2
UK2.5B	0.2-2.5	0.2-4	32	800	42.5	41.5	6.2
UK3N	0.2-2.5	0.2-4	32	800	42.5	46	5.2
UK5N	0.2-4	0.2-6	41	800	42.5	46	6.2
UK6N	0.2-6	0.2-10	57	800	42.5	46	8.2
UK10N	0.5-10	0.5-16	76	800	42.5	46	10.2
UK16N	0.75-18	0.75-25	101	800	42.5	46	12.2
UK25N	0.75-25	0.75-30	100	800	42.5	46	14.2
Uik-35	0.75-35	0.75-50	150	800	56	51	15.5
UKH50	16-50	16-50	150	1000	72	70	20.8
